Sauvetage et adaptation d'un récepteur RADIOLA à tubes en enceinte amplifiée

Mars 2026

Il arrive, ce n'est pas un cas isolé, que nous soit déposé un poste ancien à tubes,
non doté des circuits dédiés à la réception de la bande FM, pour une remise en état. Notre avis est alors toujours le même : Bien sûr, tout est possible, mais savez-vous que la bande des Grandes Ondes est désormais quasi vacante? Europe 1, France Inter, RMC, RTL et Sud-Radio ont cessé toute émission en AM. En Petites Ondes (PO), peu de stations européennes également, et pour combien de temps ?
quant aux Ondes Courtes .... Mais si vous désirez à nouveau entendre
ce souvenir de jeunesse, il est néanmoins possible de rétablir le
fonctionnement de la partie audio, celle de l'amplificateur et de son
haut-parleur large bande .

Pour cela, préalablement, c'est une rénovation complète de l'alimentation, y compris le câble secteur, qu'il va falloir entreprendre : Condensateurs hors d'âge, résistances complètement rincées, ou cuites, parfois supports de tubes carbonisés, et tubes totalement usés devront être remplacés. Tous ces composants se trouvent assez facilement, souvent à des prix très accessibles.

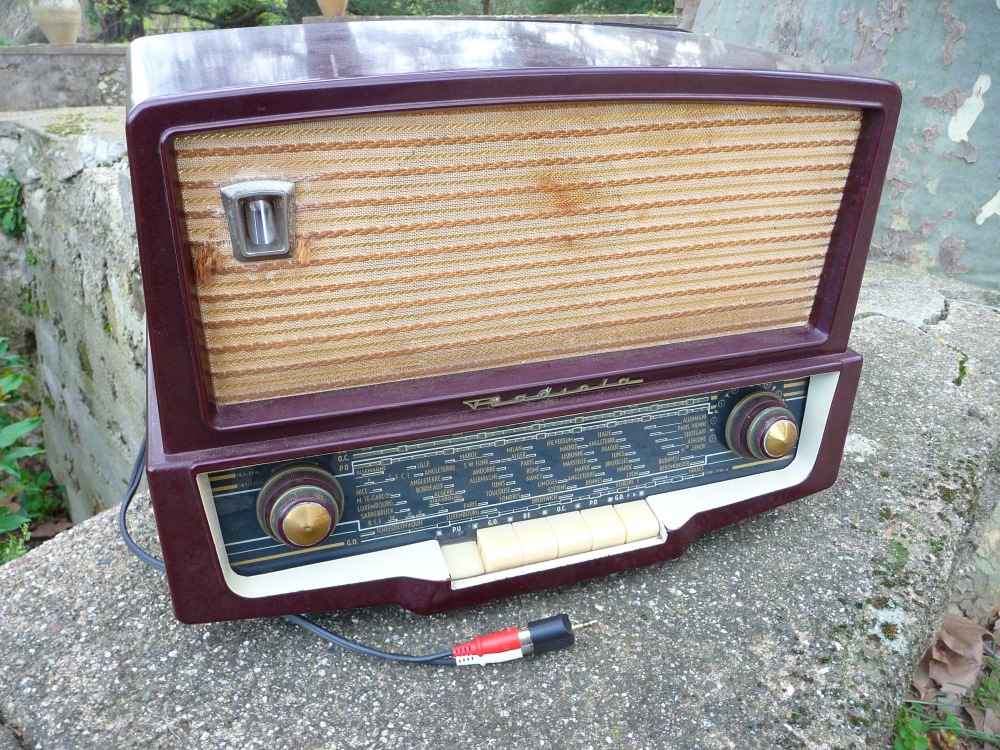

Quelques modifications du circuit devront ensuite être étudiées, de manière à restaurer une bande passante agréable à l'ensemble (qui ne montera jamais à plus de 12kHz!), et à assurer un fonctionnement exempt de craquements du clavier devenu ...inutile. Le raccordement à un ordinateur peut enfin être réalisé à l'aide d'un simple câble blindé sur fiches RCA complétées d'un adaptateur pour jack3,5mm. L'appareil peut désormais fonctionner en MONO depuis l'entrée "PU" ou Pick-Up . L'indicateur d'accord fonctionne également pour le côté rétro!

Si vous trouvez sur un second exemplaire IDENTIQUE, la paire vous permettra d'accéder à une écoute stéréo , avec 2,5watts .

Un dernier mot sur ce Radiola équipé d'un circuit de puissance assez inhabituel :

L'étage de sortie est un montage SEPP - EL84 et UL84 associées en push-pull série - avec sortie sur condensateur et transformateur à primaire de 800ohms. C'est l'ancêtre des montages OTL!

Notre publication en quelques photos
CLIQUEZ SUR UNE ILLUSTRATION POUR ACTIVER LA VISIONNEUSE
